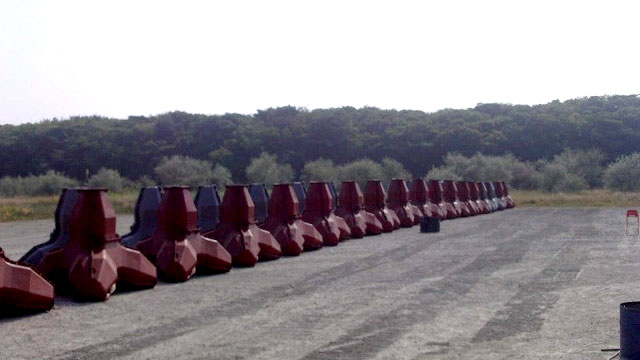

消波根固めブロックは、型枠に生コンクリートを打設することで製作されます。使用される型枠についてはほぼ鋼製型枠になります。
鋼製型枠は、夏場になると屋外作業の場合、直射日光の影響で火傷するほど温度が上昇します。
型枠に遮熱塗料（ファームバリア）を塗付することで、型枠の温度上昇を抑制することができます（5℃～20℃程度）。
コンクリートの品質劣化防止に、またブロック製作作業員の環境改善（熱中症対策）などに最適な塗料です。

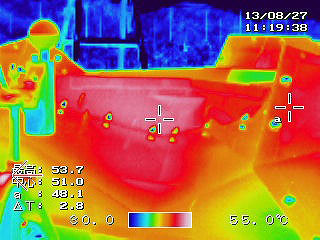

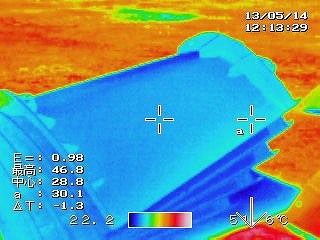

赤外線カメラによる表面温度差の確認
拡大する
拡大する
拡大する
拡大する
ファームバリア材料仕様
ファームバリアA液とファームバリアB液を混合します。
配合比は A液：B液＝7：1 です。
ファームバリアシンナーは希釈用、洗浄用として使用します。
十分に撹拌してください。
ファームバリア重量比
| ファームバリアA液 | 14kg |
| ファームバリアB液 | 2kg |
| ファームバリアシンナー | 0～2kg |
施工方法
吹付機・刷毛・ローラー等で均一に塗装します。
上塗り2回仕様です。
拡大する
拡大する
拡大する
拡大する
型枠遮熱を施工したのお客様の声
ブロック製作作業員の方々の実際の声
- 触ったら、錆止の塗装と遮熱塗装では、温度が全く違うので非常に作業し易い。
- これだけ温度差があったら、自分の住宅の屋根に塗ればかなり涼しくなりそう。
発注官庁の担当官の声
- 暑中対策として非常に効果的だと感じる
- 遮熱型枠が型枠メーカーとのマッチングで通常仕様になれば良い
- 施工者の創意工夫として評価に値する
よくあるご質問
- 型枠メーカーから、塗装のケレン代が発生しますか？
- 今現在施工させていただいている型枠メーカー様にはご理解をいただいておりますが、使用される前に、型枠メーカー様の了解が必要となります。
- １回目の塗装と２回目の塗装は、どれくらいの間隔を空ければいいですか？
- 気象条件にもよりますが、２時間程度の間隔を空けてください。
- ファームバリア１セットでどれくらいの塗布が可能ですか？
- ファームバリア１セットで約50m2（2回塗り）が可能です。
必ず仕様塗布量を守ってお使いください。 - 自宅の屋根にも塗れますか？
- もちろん可能です。調色のバリエーションも豊富にございます。
また、工場屋根・外壁や仮設ハウスの屋根などにもご使用できます。
宮崎大学共同研究 型枠遮熱比較試験
拡大する
拡大する
拡大する
拡大する
熱中症対策として建設現場の休憩施設の屋根にもおすすめです
※レンタルの場合は、レンタル会社様の了解が必要となります。
遮熱塗装の前と遮熱塗装後の屋根の表面温度を測定しました。
現場仮設ハウス 遮熱塗装前と後の温度差 16.8℃
拡大する
拡大する
拡大する
拡大する
８月１３日 遮熱塗装前 ８月１８日 遮熱塗装後
仮設ハウス内 温度測定（データローガー設置）
室内温度 最大で約8.5℃の温度差
ファームバリア型枠遮熱 主な実績（平成25年度現在）
| 県名 | 発注者名 | 工事名 |
|---|---|---|
| 宮崎 | 国土交通省 宮崎港湾・空港整備事務所 |
細島港（外港地区）防波堤（南沖）被覆ブロック製作工事 |
| 鹿児島 | 国土交通省 志布志港湾事務所 |
志布志港（若浜地区）防波堤（沖）（改良）消波ブロック製作工事（第３次) |
| 大分 | 国土交通省 別府港湾・空港整備事務所 |
別府港海岸（上人ケ浜地区）被覆ブロック製作工事 |
| 宮崎 | 国土交通省 延岡河川国道事務所 |
方財地区道流堤災害復旧工事 |
| 宮崎 | 国土交通省 宮崎河川国道事務所 |
高千穂第１砂防堰堤除石外工事 |
| 宮崎 | 宮崎県串間土木事務所 | 市木漁港地区内防波堤（外）工事 |
| 広島 | 広島県土木局 西部建設事務所廿日市支所 |
地御前漁港海岸堤防等老朽化対策事業護岸工事 |
| 広島 | 広島県土木局 広島港湾振興事務所 |
地方港湾小用（ウシイシ地区）港整備交付金事業埋立工事（１工区） |
| 福岡 | 国土交通省 苅田港湾事務所 |
苅田港（南港地区）防波堤工事 |
| 愛媛 | 国土交通省 松山河川国道事務所 |
平成２５年度 拝志上流護岸工事 |
| 徳島 | 国土交通省 那賀川河川事務所 |
平成２５年度那賀川管内修繕工事（その２） |
| 宮崎 | 国土交通省 宮崎河川国道事務所 |
大淀川下流部堤防強化対策（３工区）工事 |
| 鹿児島 | 国土交通省 志布志港湾事務所 |
志布志港（若浜地区）防波堤（沖）（改良）外１件築造工事 |
| 石川 | 国土交通省 金沢河川国道事務所 |
平成２４年度手取川右岸護岸修繕外工事 |
